喷漆车间废气处理

简要描述:

喷漆车间废气处理
吸附有机物废气的活性炭床,可用催化燃烧处理废气产生的热量进行脱附再生,脱附后的气体再送催化燃烧室净化,不需要外加能量,运行费用低,节能效果好。

  • 更新时间:2019-08-27
  • 产品型号:LY—PQCL
  • 厂商性质:生产厂家
  • 产品品牌:蓝阳环保
  • 产品厂地:常州市
  • 访问次数:103
详细介绍
品牌其他品牌

喷漆车间废气处理

废气处理成份

喷漆分喷涂废气和烘干废气主要成分如下:

      苯、甲苯、二甲苯、己烷、庚烷、乙酸乙酯、四氯化碳等,主要是“三苯类”、挥发性有机废气(VOCs)的处理。



喷漆废气处理:特点

喷漆废气中成分都是具有一定复杂特性,一定毒性,并且容易燃烧容易爆炸,治理的时候需要运用高压风机将喷涂废气抽到高压喷淋塔中进行预处理,然后活性炭催化燃烧设备破坏有机废气分子结构,然后进入风机的净化后的气体最终排空。



喷漆车间废气处理:设计原则



1)  严格执行国家环境保护相关法规,按照规定的排放标准进行设计,处理后的污染成分达到相关环保排放标准;

2) 采用先进合理、成熟可靠的处理工艺,使工艺设计和设备选型能够在实际生产和运行过程中具有调节性和灵活性;

3)  工艺流程合理、流畅,平面布置紧凑,尽量减少占地面积。

4) 便于操作管理、系统维护、节省动力消耗及运行费用,尽量本着投资小,效果佳来设计本方案。



喷漆废气处理设备:催化燃烧设备



喷涂废气处理:排放标准

依据GB16297-1996 《大气污染物综合排放标准》中5 排放速率标准分级中相关内容,设计污染物排放速率为:级标准(见下表)。



污染物名称

达到允许排放速率(kg/h

排气筒高度

二氧化硫

2.6

15m

总悬浮颗粒物

0.51

15m

可吸入颗粒物

0.51

15m

氮氧化物

1.2

15m

0.5

15m

甲苯

3.1

15m

二甲苯

1.0

15m

0.52

15m

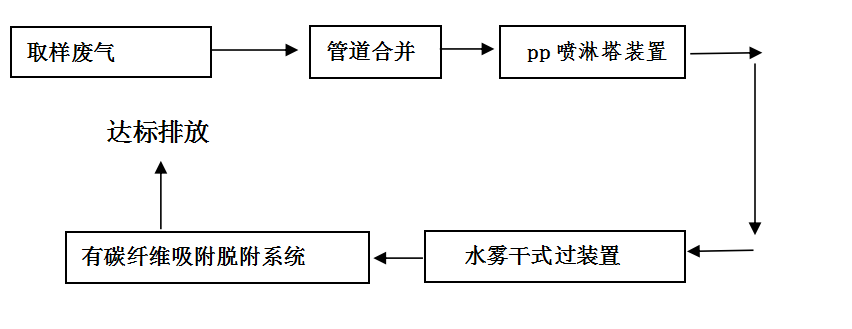

 喷漆废气处理工艺流程介绍:

先在喷漆设备上加装收集装置,将废气由风管引入净化塔,经过填料层,废气与氢氧化钠吸收液进行气液两相充分接触吸收中和反应,酸雾废气经过净化后,再经除雾板脱水除雾后经过活性炭吸附脱附催化燃烧设备,喷漆有机废气处理干净,再由风机排入大气。



喷漆废气系统设计:

喷漆废气方案设计依据:



1) 《大气污染物排放标准》(GB16297-1996);

2)  电气装置施工及验收规范(GBJ232-82);

3) 《工业通风设计手册》

4)  通风管路技术规程(JGJ141-2004);

5) 《吸附法工业有机废气治理工程技术规范(征求意见稿)》;

6) 《通风管道技术规范》(JGJ141-2004);

7) 《压缩机、风机、泵安装工程施工及验收规范》(GB50275-1998)

8)  符合《工业企业设计卫生标准GBZ1-2002》《工作场所有害因素职业接触界限值》所规定的标准



案例展示:



 售后服务:



对本工程中卖方提供的设备,承诺:整机保修期为1年,终身服务(易损件除外)

保修期内设备由于非人为因素造成的故障,卖方负责免费维修、更换部件,直至问题完全解决;

保修期内因使用不当或保修期外发生的故障,提供免费服务,只收取更换部件的成本费,直至问题完全解决。



质保期外:

长期服务、终生负责维修;

质保期外发生的维修,不收服务费,按标准出厂价提供配件更换费用。

服务要求:接到机组故障维修电话, 以尽快速度内赶到现场。
